旋削ホルダ

GT Holder 90°

小型自動旋盤用工具

-

B：10, 12, 16, 20, 25
H：10, 12, 16, 20, 25

• くし刃型自動盤に搭載可能
• 10-25㎜の豊富なシャンクサイズ
• 縦刃設計で高剛性
• 3コーナインサートで経済的

GTAT〇〇〇〇
GTBT〇〇〇〇
GTCT〇〇〇〇

GT Holder 90° Round Shank

小型自動旋盤用工具

-

B：15, 18, 19, 21, 24
H：15, 18, 19, 21, 24

• 対向刃物台用
• φ16-φ25.4mmの丸シャンク
• 縦刃設計で高剛性
• 3コーナインサートで経済的

GTAT〇〇〇〇
GTBT〇〇〇〇
GTCT〇〇〇〇

GT Holder 00°

小型自動旋盤用工具

-

B：10, 12, 16, 20, 25, 8
H：10, 12, 16, 20, 25, 8

• くし刃型自動盤に搭載可能
• 8-20㎜の豊富なシャンクサイズ
• 縦刃設計で高剛性
• 3コーナインサートで経済的

GTAT〇〇〇〇
GTBT〇〇〇〇
GTCT〇〇〇〇

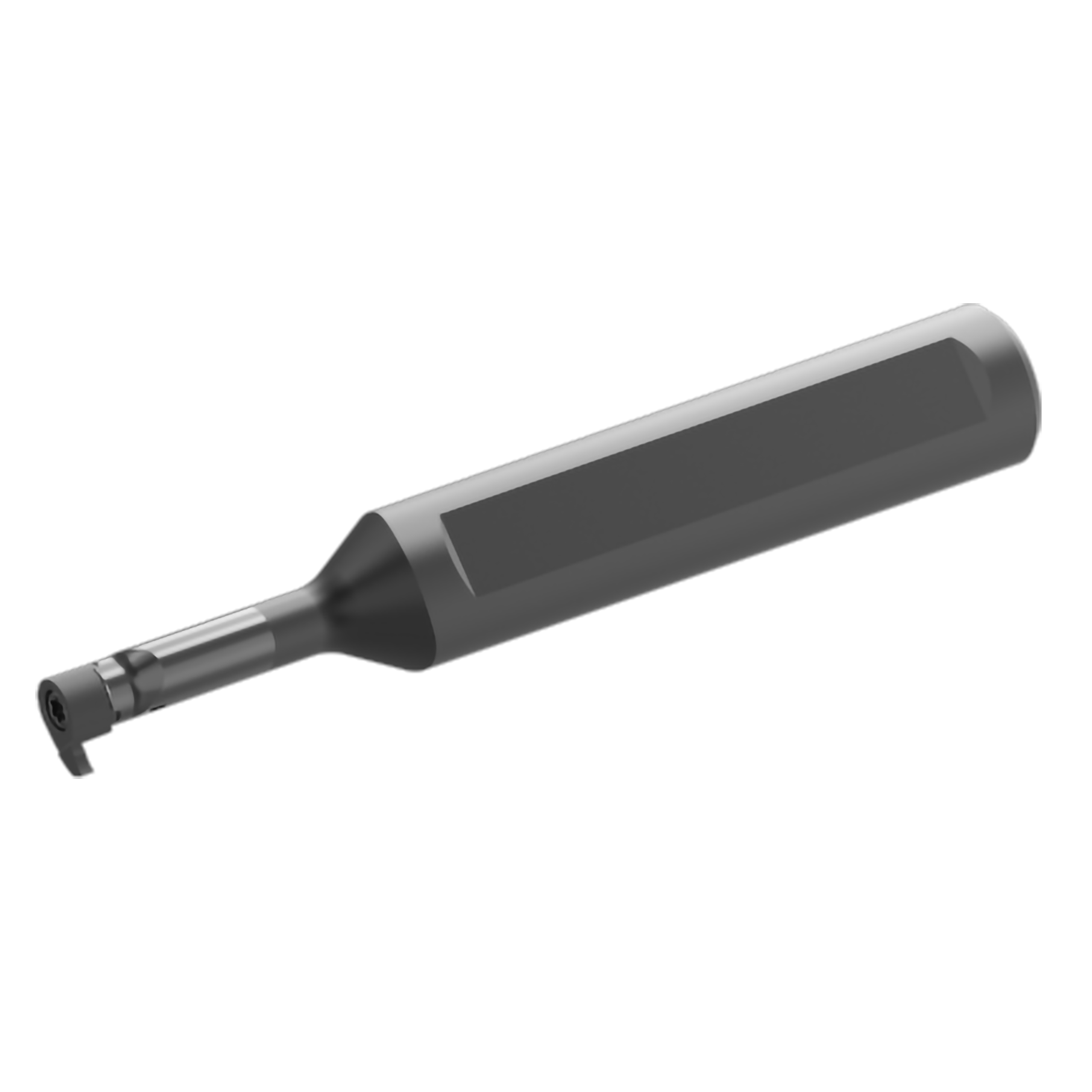

XBSH_C-C

刃先交換式旋削工具

7.8 - 14

90°

H：10.5, 11

• 一つのホルダから生み出す多才なアプリケーション
• タップからの切り替えや溝入れ加工が充実

XBS〇〇〇H07
XBS〇〇〇〇H08
XBS〇〇〇〇H09
XBS〇〇〇〇H11
XBS〇〇〇〇H14

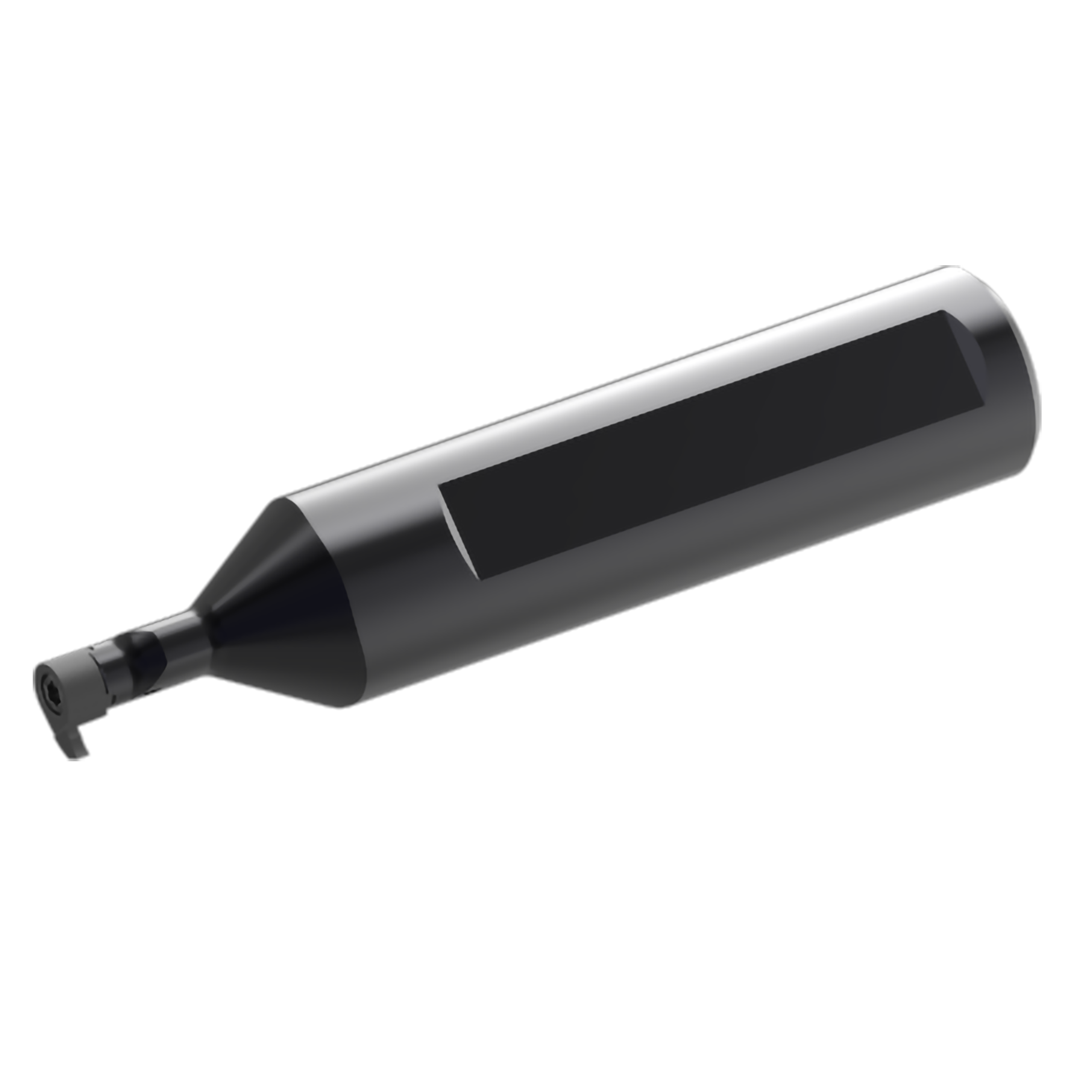

XBSH_S-C

刃先交換式旋削工具

7.8 - 14

90°

H：14.5, 15

• 一つのホルダから生み出す多才なアプリケーション
• タップからの切り替えや溝入れ加工が充実

XBS〇〇〇H07
XBS〇〇〇H08
XBS〇〇〇H09
XBS〇〇〇H11
XBS〇〇〇H14

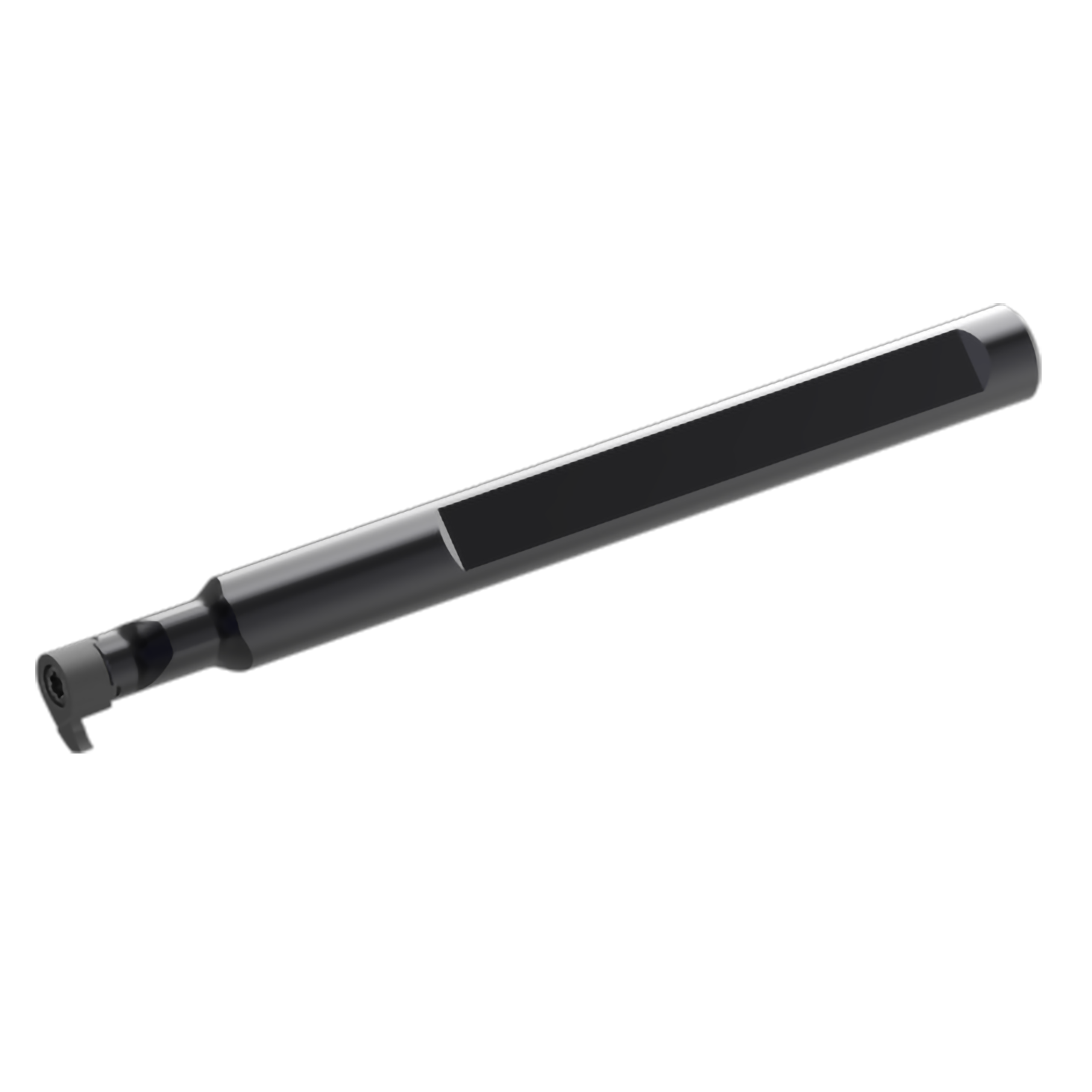

XBSH_S

刃先交換式旋削工具

7.8 - 14

90°

H：10.5, 5.5, 6, 8.5

• 一つのホルダから生み出す多才なアプリケーション
• タップからの切り替えや溝入れ加工が充実

XBS〇〇〇08
XBS〇〇〇H07
XBS〇〇〇H09
XBS〇〇〇H11
XBS〇〇〇H14

SVJC-SM

小型自動旋盤用工具

-

93°

B：10, 12, 16
H：10, 12, 16

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 高精度ISOインサートを使用

VCMW1103〇〇
VCMW1303〇〇
VC〇T1103〇〇
VC〇T1303〇〇

SVLP-SM

小型自動旋盤用工具

-

95°

B：10, 12, 16
H：10, 12, 16

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 高精度ISOインサートを使用

VP〇T0802〇〇
VP〇T1103〇〇

SVPP-SM

小型自動旋盤用工具

-

117.5°

B：10, 12, 16
H：10, 12, 16

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 高精度ISOインサートを使用

VPET1103〇〇
VPGT1103〇〇

SH

小型自動旋盤用工具

-

93°

B：14, 15, 17, 18, 20, 23
H：14, 15, 17, 18, 20, 23

• 第2主軸(背面主軸)での端面、倣い加工が可能
• シャンク径内にヘッド部が収まっている為、簡単な取付けが可能

DC〇T0702〇〇
DC〇T11T3〇〇
DC〇W0702〇〇
DC〇W11T3〇〇

BTAH

小型自動旋盤用工具

-

55°

B：10, 12, 16
H：10, 12, 16, 8

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 切込み量に応じて工具の選択が可能

BTAT5528〇〇R/L-B
BTAT6035〇〇R/L-B
BTAT605000RX
BTAT7235〇〇R-SMB

BTVH

小型自動旋盤用工具

-

53°

B：10, 12, 16
H：10, 12, 16

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 切込み量に応じて工具の選択が可能

BTVT5375〇〇R-B

CSVH

小型自動旋盤用工具

-

B：10, 12, 7, 8, 9.5
H：10, 12, 7, 8, 9.5

• カム式自動盤に搭載可能
• 1本のホルダで、前挽き、後挽き、溝、ねじ、突切り加工が可能
• φ5mm以下の小径部品加工に最適

CSVT〇〇〇〇

SCAC-SM

小型自動旋盤用工具

-

90°

B：10, 12, 16, 8
H：10, 12, 16, 8

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 高精度ISOインサートを使用

CC〇B0602〇〇
CC〇B09T3〇〇
CC〇H0602〇〇
CC〇H09T3〇〇
CC〇T0602〇〇
CC〇T09T3〇〇
CC〇W0602〇〇
CC〇W09T3〇〇

SCLC-SM

小型自動旋盤用工具

-

95°

B：10, 12, 16, 8
H：10, 12, 16, 8

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 高精度ISOインサートを使用

CC〇B0602〇〇
CC〇B09T3〇〇
CC〇H0602〇〇
CC〇H09T3〇〇
CC〇T0602〇〇
CC〇T09T3〇〇
CC〇W0602〇〇
CC〇W09T3〇〇

SDJC-SM

小型自動旋盤用工具

-

93°

B：10, 12, 16, 8
H：10, 12, 16, 8

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 高精度ISOインサートを使用

DC〇T0702〇〇
DC〇T11T3〇〇
DC〇W0702〇〇
DC〇W11T3〇〇

SDNC-SM

小型自動旋盤用工具

-

62.5°

B：10, 12, 16, 8
H：10, 12, 16, 8

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 高精度ISOインサートを使用

DC〇T0702〇〇
DC〇T11T3〇〇
DC〇W0702〇〇
DC〇W11T3〇〇

SVJB-SM

小型自動旋盤用工具

-

93°

B：10, 12, 16
H：10, 12, 16

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 高精度ISOインサートを使用

VBGW1103〇〇
VB〇T1103〇〇

SVVB-SM

小型自動旋盤用工具

-

72.5°

B：10, 12, 16
H：10, 12, 16

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 高精度ISOインサートを使用

VBGW1103〇〇
VB〇T1103〇〇

TTAH

小型自動旋盤用工具

-

B：10, 12, 16
H：10, 12, 16, 8

• スクリューオン式
• くし刃型刃物台に搭載可能なバイト形状
• 縦刃設計により高剛性

TTAT〇〇〇〇
