回転工具

穴あけ工具

ヘッド交換式ドリル

DXAS

DXAS （汎用）

NEW
P K

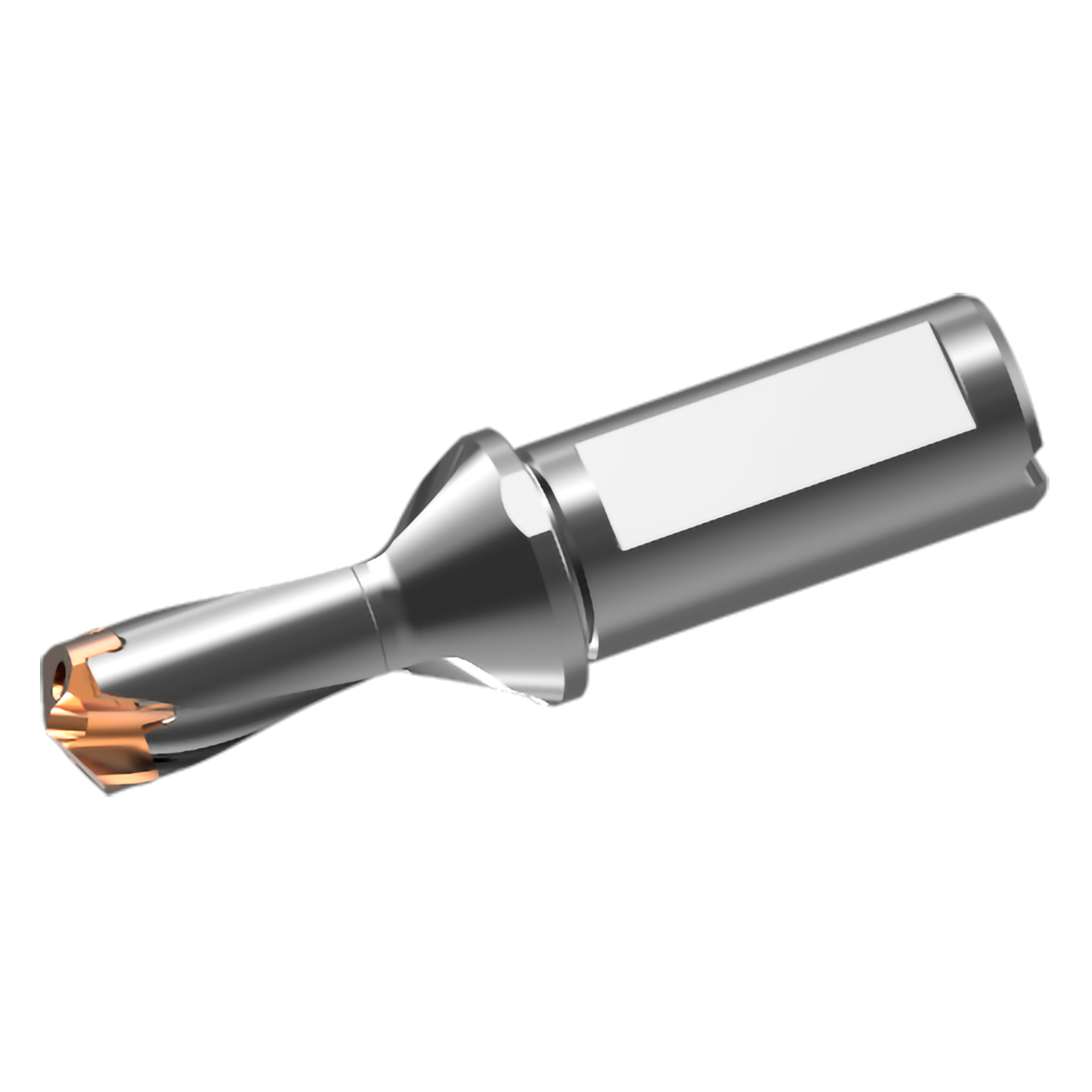

  • 図1

DXAS

  • ヘッド交換式超硬ドリル
  • 大幅な長寿命化を実現し、ランニングコストを大幅に低減
  • ソリッドドリルに匹敵する高精度・高能率加工を実現
  • 直感的な取付け操作で高強度な締結システム

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2Dモデル(DXF) 3D 詳細モデル(STP)Detailed 3D 簡単モデル(STP,STL)Simplified 製品リスト(XLSX) 製品パンフレット
EDP 型番 図 在庫 単位 DC LU LUX LPR LS OAL LF PL DCONMS DF SIG FHA 刃数 ZEFF クーラント穴
24114011 DXAS1800X1F25 図 1 M 18 32 40 58 56 114 55 3 25 31.3 140 ° 1 2 ◯
24143516 DXAS1800X3F25 図 1 M 18 59 67 85 56 141 82 3 25 31.3 140 ° 1 2 ◯
24143882 DXAS1800X5F25 図 1 M 18 95 103 121 56 177 118 3 25 31.3 140 ° 1 2 ◯
24144582 DXAS1800X8F25 図 1 M 18 149 157 175 56 231 172 3 25 31.3 140 ° 1 2 ◯
24114103 DXAS1900X1F25 図 1 M 19 33.5 41.5 59.5 56 115.5 56.3 3.2 25 31.3 140 ° 1 2 ◯
24143547 DXAS1900X3F25 図 1 M 19 62 70 88 56 144 84.8 3.2 25 31.3 140 ° 1 2 ◯
24143899 DXAS1900X5F25 図 1 M 19 100 108 126 56 182 122.8 3.2 25 31.3 140 ° 1 2 ◯
24144599 DXAS1900X8F25 図 1 M 19 157 165 183 56 239 179.8 3.2 25 31.3 140 ° 1 2 ◯
24114356 DXAS2000X1F25 図 1 M 20 35 43 61 56 117 57.6 3.4 25 31.3 140 ° 1 2 ◯
24143554 DXAS2000X3F25 図 1 M 20 65 73 91 56 147 87.6 3.4 25 31.3 140 ° 1 2 ◯
24143912 DXAS2000X5F25 図 1 M 20 105 113 131 56 187 127.6 3.4 25 31.3 140 ° 1 2 ◯
24144605 DXAS2000X8F25 図 1 M 20 165 173 191 56 247 187.6 3.4 25 31.3 140 ° 1 2 ◯
24114370 DXAS2100X1F25 図 1 M 21 36.5 44.5 62.5 56 118.5 58.9 3.6 25 31.3 140 ° 1 2 ◯
24143578 DXAS2100X3F25 図 1 M 21 68 76 94 56 150 90.4 3.6 25 31.3 140 ° 1 2 ◯
24143929 DXAS2100X5F25 図 1 M 21 110 118 136 56 192 132.4 3.6 25 31.3 140 ° 1 2 ◯
24144612 DXAS2100X8F25 図 1 M 21 173 181 199 56 255 195.4 3.6 25 31.3 140 ° 1 2 ◯
24114394 DXAS2200X1F25 図 1 M 22 38 46 64 56 120 60.3 3.7 25 31.3 140 ° 1 2 ◯
24143585 DXAS2200X3F25 図 1 M 22 71 79 97 56 153 93.3 3.7 25 31.3 140 ° 1 2 ◯
24144438 DXAS2200X5F25 図 1 M 22 115 123 141 56 197 137.3 3.7 25 31.3 140 ° 1 2 ◯
24144629 DXAS2200X8F25 図 1 M 22 181 189 207 56 263 203.3 3.7 25 31.3 140 ° 1 2 ◯

在庫:

:標準在庫品

:受注生産品

:現在標準在庫品で将来新製品と置き換わる製品

:特定代理店在庫品

製品材質

極超微粒子超硬合金
刃部材質に極超微粒子超硬合金を使用。
立方晶窒化硼素
刃部材質に当社独自のCBNを使用。
セラミック
刃部材質にセラミックを使用。
高級粉末ハイス
刃部材質に高硬度粉末ハイスを使用。
コバルトハイス
刃部材質にコバルトハイスを使用。
ハイス
刃部材質にハイスを使用。

許容差

外径の許容差
エンドミルの外径の許容差。
ボール半径の許容差
ボールエンドミルのＲの許容差。
ラジアス半径の許容差
ラジアスエンドミルのRの許容差。
テーパ半角の許容差
テーパエンドミルのテーパ半角の許容差。
先端径の許容差
エンドミルの先端径の許容差。
シャンク径の許容差
エンドミルのシャンク径の許容差。

角度・クーラントホール・シャープコーナ・ギャッシュランド

ねじれ角
エンドミルのねじれ角。
底刃クーラントホール付
外周刃クーラントホール付
シャープコーナ
エンドミルの刃先がシャープコーナ。
ギャッシュランド
エンドミルの刃先がギャッシュランド付。

コーティング

スマートミラクルコーティング
難削材加工に最適な(Al,Cr)N系コーティング。
スマートミラクルコーティング(チタン合金加工用)
チタン合金加工に最適な(Al,Cr)N系コーティング。
スマートミラクルコーティング(ニッケル基超耐熱合金加工用)
耐摩耗性と耐熱性に優れた(Al,Ti,Si)N系のコーティング。高い被膜硬さと耐熱性を実現し、優れた耐摩耗性・耐チッピング性を発揮。
インパクトミラクルレボリューションコーティング
VFのナノ結晶化技術に、(Al,Cr,Si)N 系膜の優れた耐酸化性を付加した高硬度鋼用コーティング。
インパクトミラクルコーティング
単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した高硬度鋼用コーティング
MS plusコーティング
炭素鋼から高硬度鋼まで幅広い領域に対応。
MSコーティング
汎用性の高いPVDコーティング
ミラクルコーティング
独自の(Al,Ti)Nコーティングで炭素鋼、高硬度鋼のドライ加工にも対応。
CRNコーティング
銅電極加工用のコーティング。
DLCコーティング
CVDダイヤモンドに迫る硬さを高い密着力で実現したPVDDLCコーティング。（新明和工業株式会社との共同開発）
CVDダイヤモンドコーティング CFRP
CFRP加工用のコーティング。
CVD ダイヤモンドコーティング
膜の密着性に優れた高性能な硬脆材用コーティング。
ダイヤモンドコーティング
グラファイト加工に最適なコーティング。
バイオレットコーティング
独自の(Al,Ti)Nコーティングが長寿命を実現。
